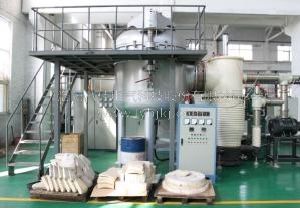

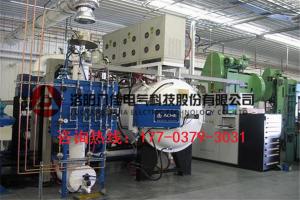

真空速凝爐結構說明 　　真空速凝爐結構大家了解嗎。如果不是太了解，今天小編就帶大家了解下。 　　1、真空速凝爐為立式結構，采用雙層水夾層結構，內、外壁及法蘭均為304不銹鋼。爐體分為兩部分，其中三分之一為爐蓋可手動完全側開門，三分之二部分為固定爐體，設計獨特，便于操作。 　　2、真空系統：真空速凝爐由油擴散泵、羅茨泵、機械泵配電磁壓差閥（防止因突然停電、機械泵油倒灌）充氣閥、放氣閥、真空蝶閥、真空壓力表（±Pa）波紋管、真空管路和支架等組成。 　　3、液壓系統：采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺（測距精度0.02mm）、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　4、水冷系統：由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　5、溫控系統：采用可控硅控溫，配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　6、真空速凝爐充氣系統：由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。

　　石墨化爐的冷卻方法 　　石墨化爐在運行中，爐溫達2300℃以上，導電電極與爐芯連結的一端就是在這樣的高溫下進行工作。導電電極的另一端與銅母線相連接，這就要保證與銅板的連接處的溫度要低于銅板的融化溫度，同時，因導電電極裸露在空氣中，必須在低于氧化溫度下工作。為此，一定要進行強制冷卻。目前基本有兩種冷卻方式。 　　1、直接淋水冷卻： 　　以鉆孔水管橫架于導電電極上，澆水于導電電極及其與銅母線的連接處，使之冷卻。這種直接冷卻方式簡單、方便，冷卻效果好。缺點是，冷卻水四濺，易對爐體滲水。而且這種方式需要安裝一泄水槽，水槽易阻塞，不及時處理，槽內水就容易滲入爐內，噴淋水也容易滲入爐內，使爐子的壽命周期縮短，同時易使爐內產品氧化。另外，在北方，冬季水槽四周容易結冰較多，不易處理。 　　2、直接內冷： 　　在導電電極鏜孔后直接用絲堵堵上，再接上一長一短兩根水管，讓水直接流到電極的圓孔后再排出，從上述意義講，人造石墨只能稱作一種“多晶石墨”。不過這種“多晶石墨”已具備了理想石墨的基本特性。 　　3、金剛石的晶體結構 　　在金剛石的晶體結構中每個碳原子與相鄰的四個碳原子以共價鍵結合，呈正四面體配位，屬于等軸晶系，金剛石是典型的原子晶體，金剛石的這種結構特征，決定了金剛石不導電，導熱性也很差。在隔絕空氣的條件下加熱到1000℃時，金剛石轉變為石墨結構，在空氣中加熱到780℃左右會燃燒而生成二氧化碳。使用純度較高的人造石墨在高溫、高壓下可以獲得人造金剛石，但是這種人造金剛石的顆粒比較小。 　　這種方式的優點是易將水系統做成全封閉或半封閉系統，不會向爐內滲入。因為可以不用泄水槽，從而，用此方法的廠家，多把水系統做成半封閉系統。缺點是：冷卻效果不如直接淋水冷卻，對水質要求較高，嚴禁缺水。否則爐頭溫度升高，再忽然通入冷水，易產生水爆，十分危險。 　　石墨化爐側墻分固定墻和活動墻 　　固定式側墻一般采用耐火磚砌筑，每隔一定間隔都要留一排氣孔，以使送電過程中爐芯內的煙氣能順利排出。使用耐火磚做側墻，保溫效果好，使用壽命也稍長，但造價較高。 　　活動式側墻是由水泥、粘土、耐火磚碎塊等按一定比例配制而成，墻上留有排氣孔。使用時將活動側墻吊放在爐兩側、由槽鋼做成的柱子間。活動式側墻的優點是經濟、省工，且冷卻爐子時方便。缺點是不耐機械沖擊和熱沖擊，以及破損不能修補等。 　　此外，現在還出現了下半部為固定式，上半部為活動式的混合型側墻，兼顧了兩者的優點，使用效果比較理想。槽鋼（或鑄鐵支架）主要起固定側墻的作用。通電爐芯由被加熱的產品和中間填充電阻料組成。通電后爐體有一定的熱脹力。
